额定电压0.6/1kV ZR-BPYJVTP2变频电缆技术规范

发布日期： 2022-03-01 17:03:23 阅读量： 301 作者： 宏亮电缆

1 执行标准

GB/T 12706.1-2020	额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆
GB/T 19666-2019	阻燃和耐火电线电缆通则
GB/T 3956-2008	电缆的导体
GB/T 2951-2008	电缆绝缘和护套材料通用试验方法
GB/T 3048-2007	电线电缆电性能试验方法
JB/T 8137-2013	电线电缆交货盘
GB/T 6995-2008	电线电缆识别标志

2 使用特性

2.1 额定电压

额定电压U₀/U为0.6/1kV，系统允许最高电压为1.2kV，使用频率为50Hz。

2.2 敷设条件

2.2.1 敷设环境可有沟槽、排管、沟道、桥架等多种方式。

2.2.2 电缆敷设时环境温度不低于0℃。

2.3 运行要求

2.3.1 电缆导体的最高额定运行温度为90℃。

2.3.2 短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。

2.3.3 电缆的弯曲半径：

项目	单芯电缆		三芯电缆
	无铠装	有铠装	无铠装	有铠装
安装时电缆最小弯曲半径	20D	15D	15D	12D
注：D为电缆外径

3 技术参数和性能要求

3.1 导体

3.1.1 导体采用符合GB/T3956-2008中第2种结构的紧压圆形铜导体，导体紧压系数不小于0.9，导体结构及性能符合GB/T3956-2008的规定。

3.1.2 导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，以及凸起或断裂的单线。

3.2 绝缘

3.2.1 绝缘采用XLPE绝缘料，其性能符合GB/T 12706.1-2020的规定。绝缘标称厚度符合GB/T12706.1-2020的规定，绝缘平均厚度不小于标称值，绝缘厚度的最薄点不小于标称值的90%-0.1mm。绝缘线芯的识别标志符合GB/T 6995-2008的规定。

3.3 缆芯、填充物

3.3.1 多芯电缆成缆后线芯间隙采用非吸湿性材料填充，应密实、圆整，并保证在成品电缆段附加老化试验后不粉化，多芯成缆后外形应圆整。

3.4 内衬层

3.4.1内衬层采用挤包型，内衬层均匀地挤包在成缆线芯上，表面平整，色泽均匀。

3.4.2 内衬层材料采用聚氯乙烯护套料。内衬层标称厚度符合GB/T12706.1-2020规定，内衬层任一处最小厚度不小于标称值的80%-0.2mm。

3.5 同心导体屏蔽层

3.5.1 电缆屏蔽层材料采用退火铜丝疏绕屏蔽，铜丝外面反向间隙绕包一层标称厚度为0.1mm铜带。

3.5.2 退火铜丝符合GB 3953-2009规定的退火铜丝，铜丝屏蔽的总截面积不小于120mm²。

3.5.3 同心导体屏蔽层允许重叠绕包一层包带。

3.6 外护套

3.6.1 电缆的外护套均匀地挤包，表面平整，色泽均匀。

3.6.2 护套材料采用黑色90℃阻燃聚氯乙烯护套料。护套标称厚度符合GB/T12706.1-2020规定，电缆护套任一处最小厚度不小于标称值的80%-0.2mm，护套性能符合GB/T 12706.1-2020规定。

4　电缆阻燃性能

ZR-BPYJVTP2阻燃电缆的成束燃烧特性符合GB/T 19666-2019中C级阻燃的相关规定。

5 成品电缆

5.1 成品电缆的主要电性能参数符合本规范书中表1的规定，成品电缆的绝缘及护套的物理机械性能符合本规范书中表2的规定。

5.2 成品电缆的外护套表面连续印有制造厂名、产品型号、额定电压、尺码等标志，印刷标志清晰、耐擦。

6 试验

电缆型式试验、抽样试验和例行试验的项目和方法、要求符合GB/T 12706.1-2020等的有关规定。

6.1 例行试验

例行试验在每一根电缆制造长度上进行，例行试验项目如下：

序号	试验项目	试验方法	技术要求
1	导体直流电阻试验	GB/T3048-2007	符合GB/T 3956-2008规定
2	电压试验	GB/T3048-2007	3.5kV,5min不击穿

6.2 抽样试验

抽样试验频次符合GB/T 12706.1-2020规定，试验项目如下：

序号	试验项目	试验方法	技术要求
1	导体检查	目测	符合GB/T 3956-2008规定
2	尺寸检查	GB/T2951-2008	符合GB/T 12706.2-2008规定
3	XLPE绝缘热延伸试验	GB/T2951-2008	符合GB/T 12706.2-2008规定

6.3 型式试验

试验内容及方法符合GB/T 12706.1-2020的规定。

7 包装及运输和保管

7.1 电缆妥善包装在符合JB/T 8137-2013规定要求的电缆盘上交货。电缆端头可靠密封，伸出盘外的电缆端头加保护罩，伸出的长度不小于300mm。

7.2 每盘电缆附有产品质量检验合格证，电缆盘上标明：

a.制造厂名或商标；

b.电缆型号及规格；

c.长度，m；

d.表示电缆盘正确滚动方向的符号；

7.3 运输和保管应符合下列要求:

a.电缆应避免露天存放，电缆盘不允许平放

b.运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆；

c.吊装包装件时，严禁几盘同时吊装。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适方法固定，防止互撞或翻倒。

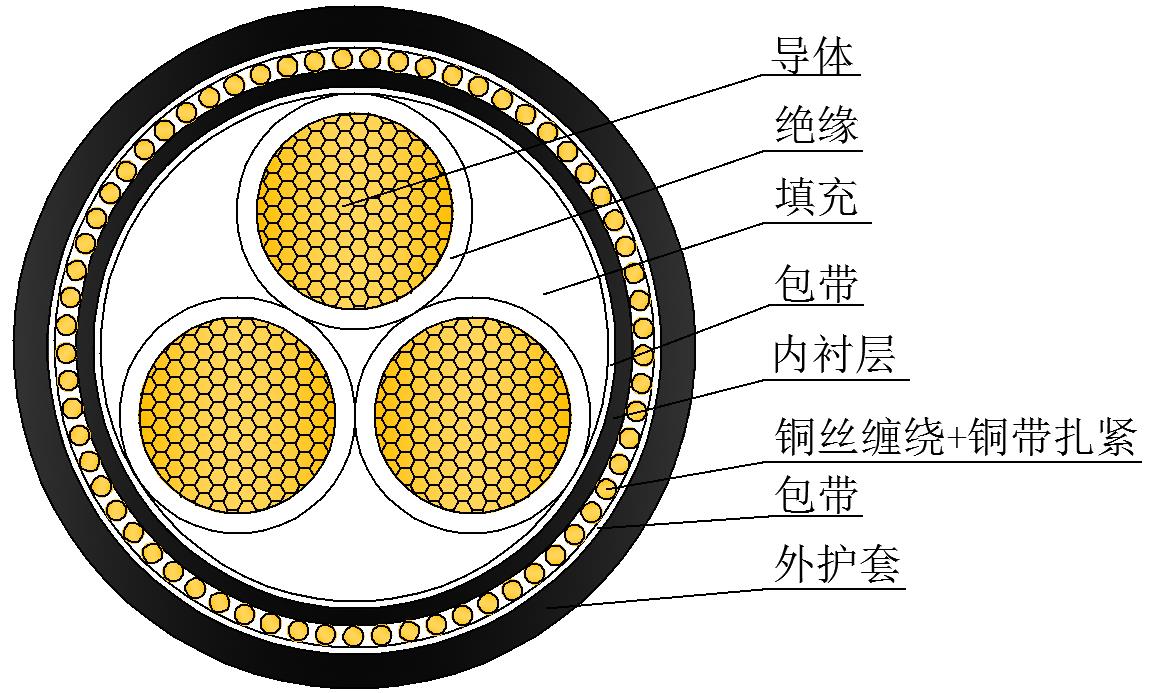

8 电缆结构示意图
