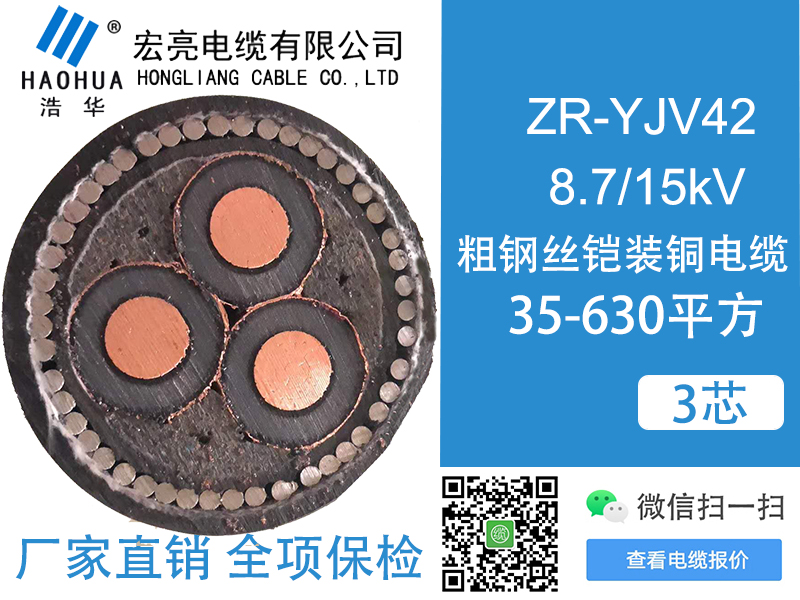

ZRYJV42 8.7/15kV 3芯

内容详情
产品参数

1、用途：

本系列产品适用于工频额定电压6-35kV输配电系统的电能输送。

产品具有优良的电气性能、导体长期工作温度高，承受短路电流大，载流量大，短期过载能力强，使用寿命长，重量轻，不受落差限制，安装和运行维护方便，故障率低。

适用于水中或高落差地区，能承受机械外力和相当的机械拉力。

2、使用特性：

★ 工频额定电压U₀/U(U_m)为8.7/10（12.5）kV、8.7/15（17.5）kV；
★ 电缆导体允许长期最高工作温度为90℃；
★ 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃；
★ 敷设时环境温度低于0℃时需对电缆进行预热处理；
★ 电缆的最小弯曲半径应不小于电缆外径的:单芯无铠装20倍；单芯铠装15倍；三芯无铠装15倍；三芯铠装12倍。

3、产品结构：

ZRYJV42 8.7/15kV 3芯

8.7/15kV粗钢丝铠装中压电缆结构示意图

1—导体，2—导体屏蔽，3—绝缘，4—绝缘屏蔽，5—铜带屏蔽，6—填充，7—绕包带，8—隔离套，9—钢丝铠装层，10—外护套

4、8.7/15kV中压电缆产品执行标准：

GB/T 12706.2-2020；GB/T 19666-2019（阻燃类产品）

5、生产范围：

序号	型号	芯数	电压	规格（截面mm²）
1	YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
2	ZR-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
3	ZC-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
4	ZB-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
5	ZA-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
6	ZRC-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
7	ZRB-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
8	ZRA-YJV42	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
9	YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
10	ZR-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
11	ZC-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
12	ZB-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
13	ZA-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
14	ZRC-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
15	ZRB-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
16	ZRA-YJY43	3芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、230、800、1000
